Как выбрать камеру заднего хода для Android-магнитолы

При выборе камеры для Android-магнитолы сначала проверяют её видеовход, затем подбирают камеру, питание и способ включения режима заднего хода. Надписи «для Android», «HD» и одинаковый штекер сами по себе не подтверждают совместимость с конкретной магнитолой.

Камера передаёт изображение, цепь питания обеспечивает её работу, а команда заднего хода переключает магнитолу в нужный режим. Эти функции нужно проверять отдельно.

01Сначала выясните, какие камеры поддерживает магнитола

Откройте инструкцию именно к вашей Android-магнитоле или запросите данные по её модели и аппаратной ревизии. Версия Android и разрешение дисплея не определяют возможности входа камеры: экран высокого разрешения сам по себе не подтверждает поддержку AHD 1080p.

До покупки нужны следующие сведения:

• Поддерживаемые форматы входа: CVBS, AHD или оба.
• Разрешение и частота кадров для каждого поддерживаемого режима.
• Поддержка PAL/NTSC для композитного видеосигнала.
• Назначение разъёма или RCA-гнезда камеры заднего хода.
• Способ переключения: отдельный вход BACK/REVERSE либо совместимый CAN-декодер.
• Наличие выхода питания камеры, его напряжение и допустимый ток.

Ищите вход задней камеры, обозначенный в инструкции как CAM-IN, REAR CAMERA IN или аналогично. Не выбирайте гнездо только потому, что оно жёлтое: на жгуте могут находиться другие видеовходы и выходы.

02CVBS и AHD: разные форматы видео

CVBS — композитный аналоговый видеосигнал стандартной чёткости. Для такой камеры сверяйте PAL/NTSC с режимами магнитолы. Это вариант для устройства, которое принимает соответствующий композитный сигнал.

AHD — аналоговая передача видео высокой чёткости. Среди камер для подключения к совместимым магнитолам встречаются режимы 720p и 1080p. Например, XTRONS CAM1080 имеет выход AHD с разрешением 1920 × 1080. Наличие AHD у камеры не означает, что любая Android-магнитола сможет её показать: требуется поддержка конкретного выходного режима. Источник: XTRONS CAM1080: характеристики AHD-камеры.

Проверьте также частоту кадров. Если в настройках магнитолы есть несколько вариантов AHD, выберите режим, указанный для камеры, а не просто самый большой номер разрешения.

У некоторых камер формат меняется перемычкой или проводной петлёй. Назначение цветов и способ переключения берите из инструкции конкретной модели. Схема от похожей камеры не подтверждает, какую петлю нужно разомкнуть.

RCA, или «тюльпан», — соединитель, а не название формата изображения. Совпадение штекера не подтверждает совместимость видеосигналов. Пассивный переходник меняет соединение контактов; для преобразования формата требуется устройство, которое действительно выполняет такое преобразование.

Практический выбор: CVBS — когда магнитола принимает нужный CVBS-режим; AHD — когда подтверждены формат, разрешение и частота кадров на обоих устройствах.

03Проводное и беспроводное подключение к Android-магнитоле

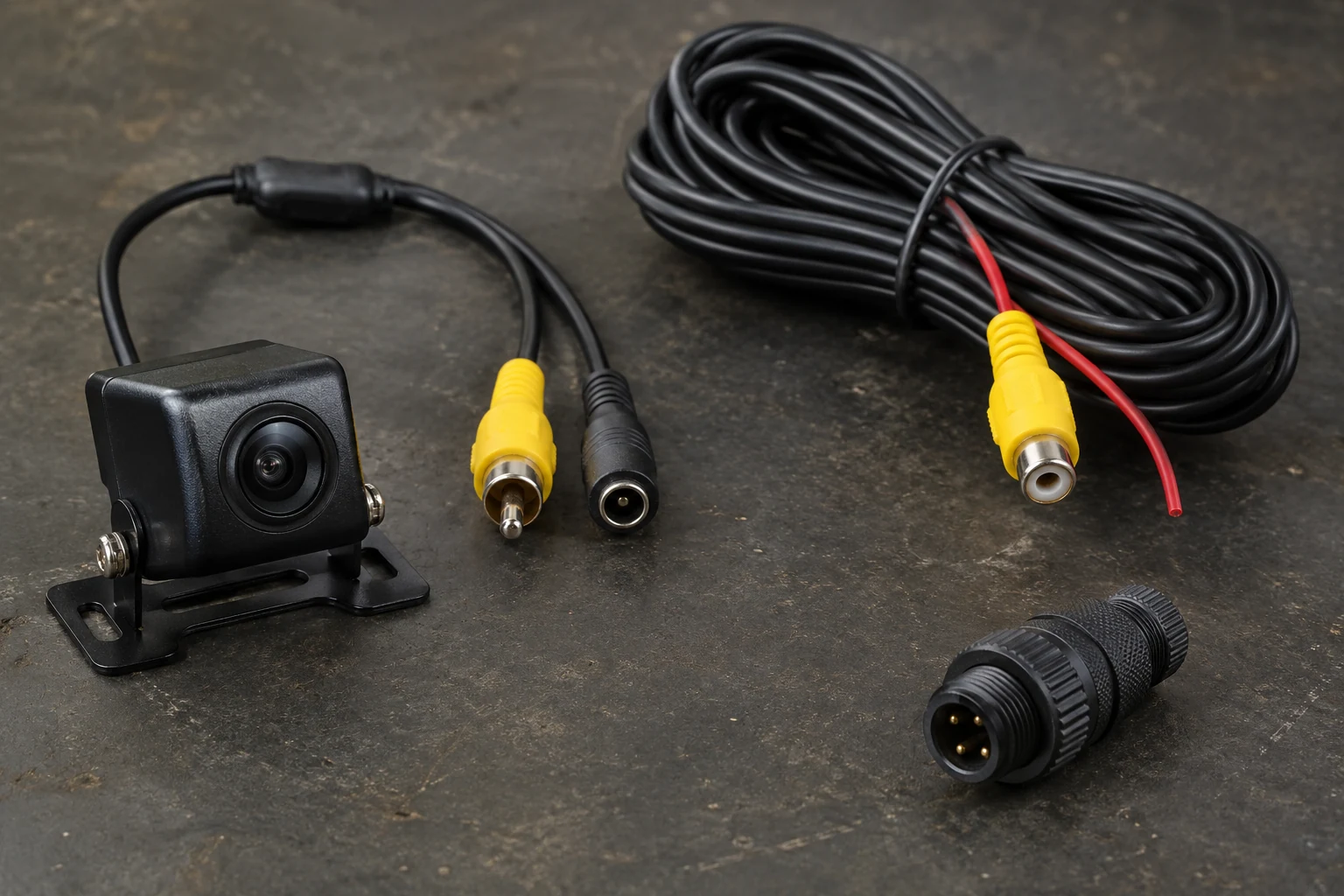

Проводная камера с RCA. Видео передаётся по кабелю к входу задней камеры. Питание подключается отдельно или через комплектный жгут. При выборе проверьте формат сигнала, длину кабеля, питание и способ передачи команды заднего хода.

Камера с многоконтактным разъёмом. На стороне камеры видео и питание могут быть объединены одним соединителем, а на стороне магнитолы — разведены комплектным кабелем. Количество контактов и форма штекера не определяют распиновку. Используйте подходящий жгут; совпадение разъёмов без схемы подключения недостаточно.

Беспроводной видеокомплект. Между задней частью автомобиля и магнитолой видео передаётся по радиоканалу. Камера соединяется с передатчиком, приёмник — с входом магнитолы. Проверяйте формат на выходе приёмника, питание обоих модулей и передачу команды заднего хода. В руководстве JOYING показаны отдельные варианты проводного и беспроводного подключения камеры. Источник: JOYING: проводное и беспроводное подключение камеры.

Такой комплект позволяет обойтись без длинного видеокабеля через салон, но требует подключений питания. До окончательного монтажа проверьте задержку и устойчивость изображения в реальных местах установки.

04Корпус и крепление

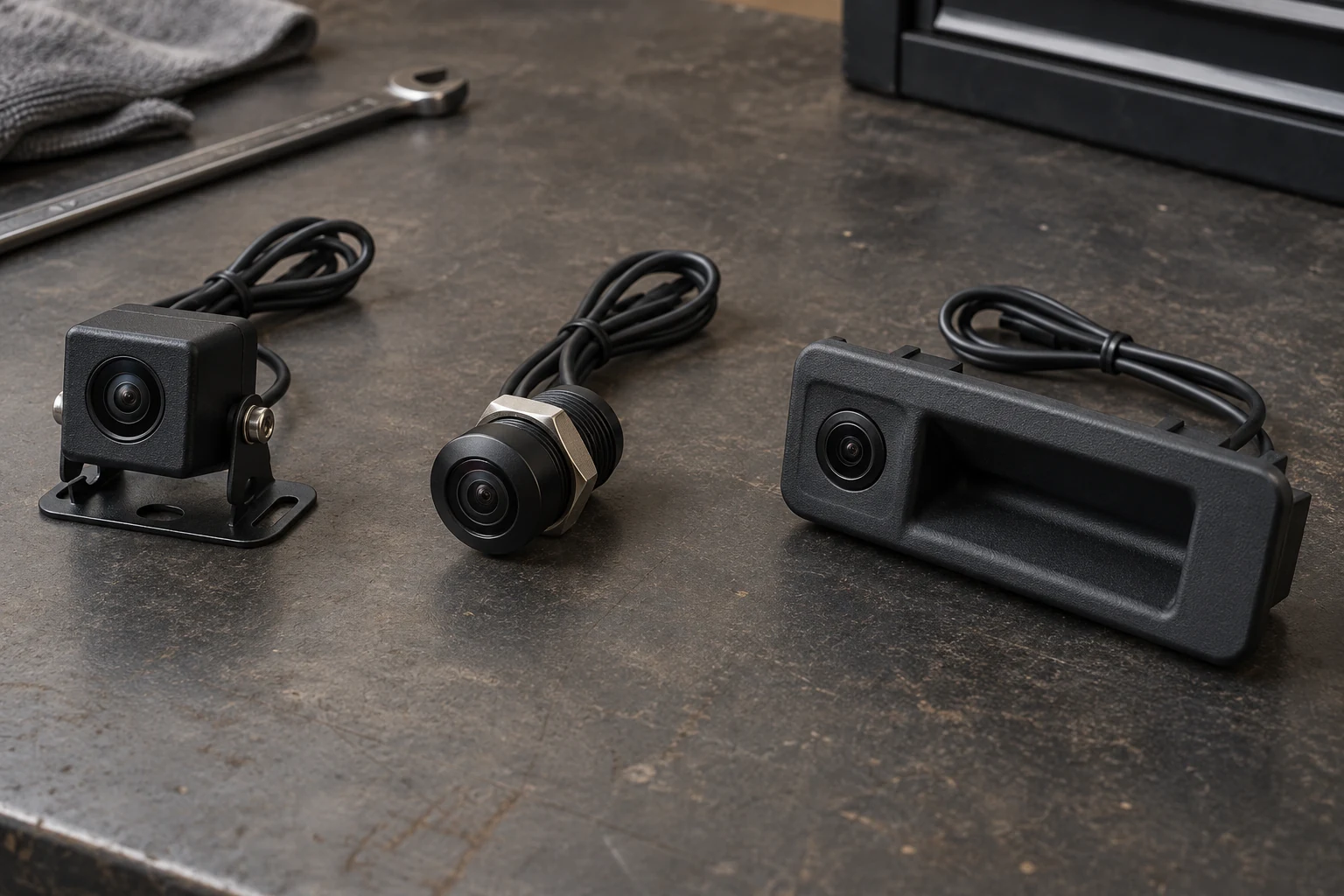

После проверки электрической совместимости выбирайте способ установки: универсальный кронштейн, рамку номера, врезной корпус или модельное крепление в ручке багажника, накладке либо другом предусмотренном месте.

У модельного корпуса проверьте размеры, крепёж и сохранение работы штатных деталей. Сходство по фотографии не подтверждает совместимость с конкретной комплектацией. Если камера заменяет фонарь подсветки номера, выясните, как сохраняется подсветка.

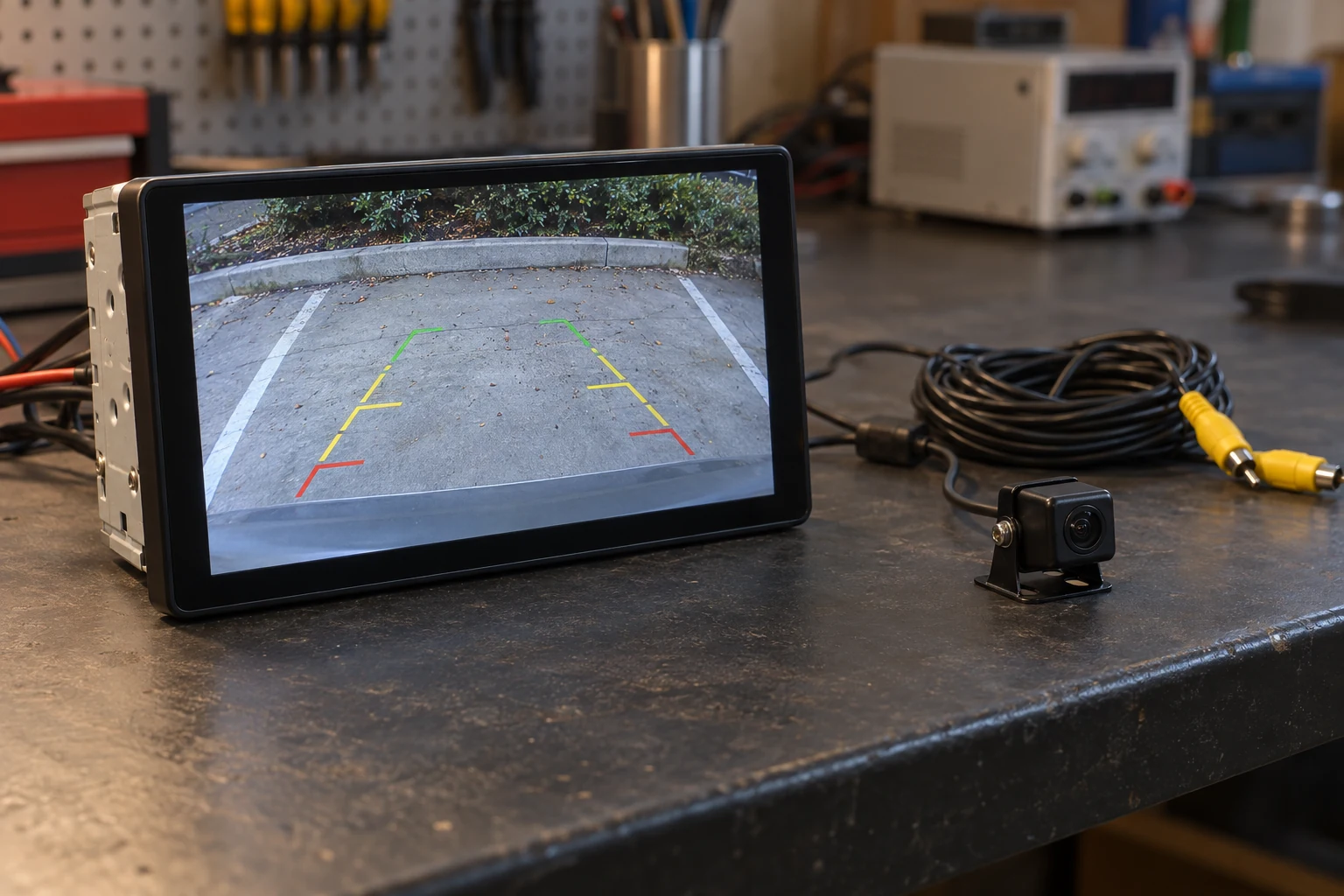

До сверления и окончательного крепления временно установите камеру и посмотрите изображение на своём экране. Проверьте, виден ли ориентир у задней части автомобиля, хватает ли обзора по сторонам и не перекрывает ли корпус полезную область. Камера не должна закрывать номер или мешать работе ручки багажника.

05Три варианта подключения питания и команды заднего хода

Во всех вариантах видеовыход камеры соединяется с предназначенным для неё входом Android-магнитолы. Отличаются источник питания и способ переключения экрана.

Вариант 1. Питание от фонаря заднего хода и отдельный BACK/REVERSE.

Камера получает питание от цепи фонаря, обратный провод подключается к предусмотренной схемой массе. Сигнал о заднем ходе поступает на управляющий вход магнитолы отдельным проводом. Эта схема применима, если камера рассчитана на напряжение цепи, питание стабильно, а вход магнитолы принимает такой управляющий сигнал. XTRONS описывает отдельные подключения питания камеры, видео и команды переключения в своём руководстве по установке. Источник: XTRONS: инструкция подключения камеры, PDF.

Вариант 2. Питание от предназначенного для камеры выхода магнитолы.

Используйте его только после подтверждения назначения, напряжения, допустимого тока и режима работы. Подписи CAMERA POWER или CAM 12V нельзя считать достаточной схемой подключения. При таком питании команда заднего хода всё равно должна поступать способом, предусмотренным магнитолой.

Вариант 3. Отдельное подходящее питание и переключение через CAN-декодер.

В совместимой установке декодер сообщает Android-магнитоле о включении задней передачи. Тогда отдельный провод от фонаря до входа BACK может не требоваться. Но CAN-декодер сам по себе не подтверждает наличие подходящего силового выхода для камеры. У JOYING схемы жгута различаются для установок с CAN-декодером и без него; применять их нужно к указанной модели и комплекту. Источник: JOYING: подключение жгута с CAN-декодером и без него.

Если используется отдельная защищённая цепь питания, её управление и защита должны соответствовать требованиям оборудования. Для просмотра камеры вручную вне заднего хода требуется и подходящий режим магнитолы, и питание камеры в этот момент.

Не соединяйте силовые выходы разных устройств между собой без прямого указания в схеме. Управляющий выход нельзя использовать для питания камеры без проверки допустимой нагрузки.

06Питание и тонкий провод рядом с RCA

Проверяйте напряжение камеры по её документации. Например, для XTRONS CAM1080 указан диапазон питания 12–24 В; это характеристика данной модели, а не всех камер с таким корпусом.

Тонкий дополнительный провод вдоль видеокабеля может использоваться для передачи команды заднего хода или другого соединения, предусмотренного комплектом. Его назначение определяйте по схеме. Не считайте его автоматически пригодным для питания камеры: нужны подходящие проводники и допустимая нагрузка.

Перед подключением различайте:

• видеовход CAM-IN;
• управляющий вход BACK/REVERSE;
• силовой выход питания камеры, если он предусмотрен.

Плюс питания нельзя подавать на видеоконтакт. Назначение провода определяйте по маркировке и инструкции, а не только по цвету.

Если изображение мигает при работающем двигателе, проверьте питание, массу и видеосоединение. Импульсное управление фонарём может потребовать подходящего решения для питания камеры. Например, EchoMaster предлагает фильтр CA-FLTR для автомобилей с PWM. Наличие помех само по себе не доказывает, что нужен именно такой фильтр: сначала выясните причину. Источник: EchoMaster CA-FLTR: фильтр питания для PWM.

07Настройки и качество изображения

После подключения выберите в настройках Android-магнитолы режим камеры, соответствующий её выходу. Названия меню и доступные режимы зависят от устройства: универсального пути и одного пароля настроек для всех магнитол нет.

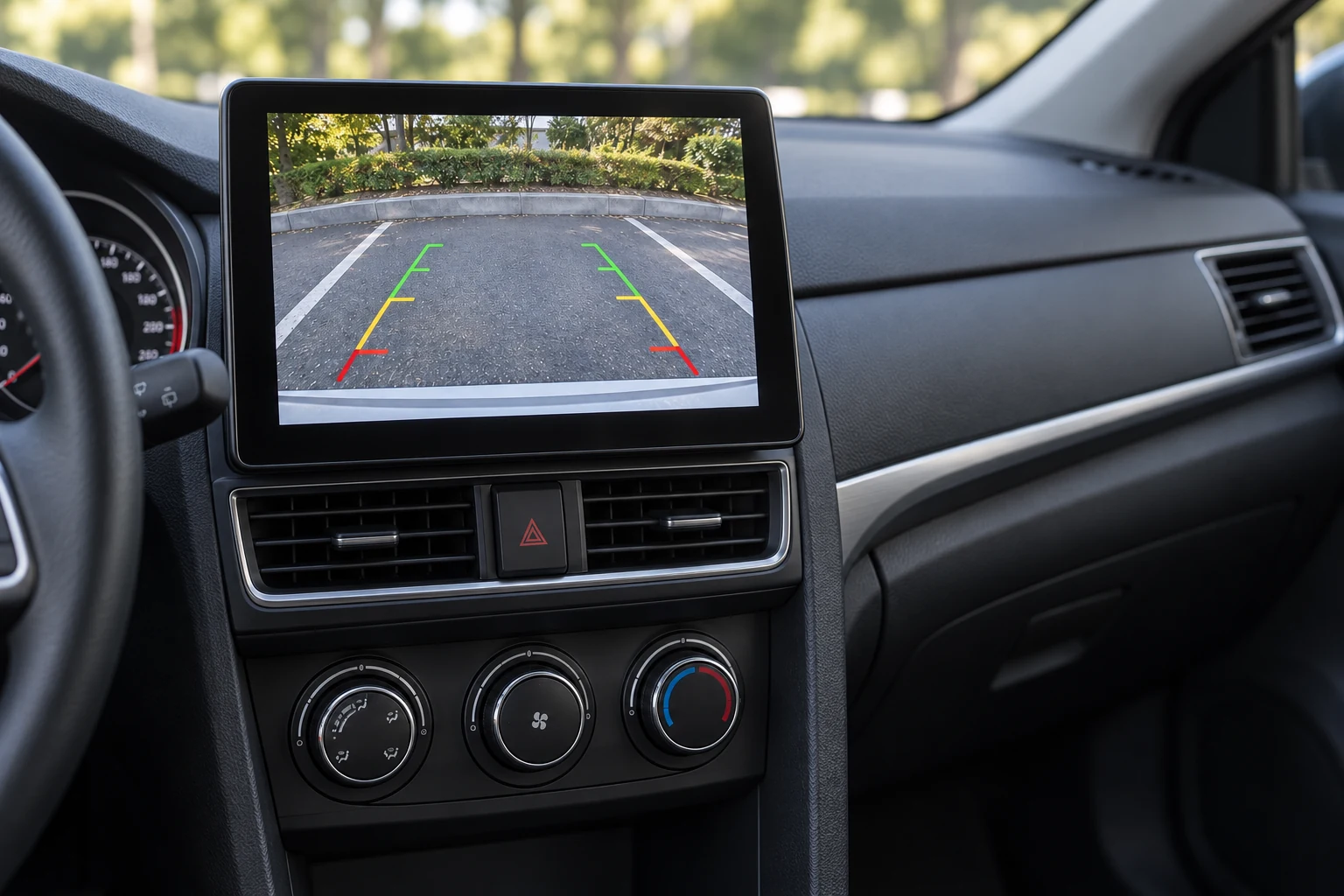

Проверьте ориентацию и парковочные линии. Если разметку выводят и камера, и магнитола, оставьте один источник. Убедитесь по реальным предметам, что изображение ориентировано правильно и линии соответствуют положению автомобиля.

В руководстве Android-магнитол XTRONS UA отдельно рассматриваются зеркальное отображение, отсутствие сигнала и плохое изображение. Производитель рекомендует проверить управляющий провод заднего хода, видеокабель, соединения и стандарт камеры. Источник: XTRONS UA: настройки камеры и диагностика, PDF.

Для диагностики разделяйте два случая. Если магнитола не переключается на камеру, проверяйте команду заднего хода и соответствующие настройки. Если переключается, но изображения нет, проверяйте питание камеры, видеовход, кабель и совпадение режима. Это порядок проверки, а не однозначный диагноз по одному симптому.

Сравнивайте камеры по изображению на своей магнитоле: видимости препятствий, работе вечером, засветке от фонарей и задержке. Углы обзора сравнивайте по одной оси; горизонтальное и диагональное значения не равнозначны. Проверьте также защиту корпуса, соединений и допустимую температуру работы.

08Проверка до окончательной сборки

Проверяйте систему на неподвижном автомобиле с мерами, исключающими его движение. До укладки кабелей и сборки панели:

• Несколько раз включите и выключите задний ход.
• Проверьте работу после холодного запуска магнитолы и после выхода из сна.
• Повторите проверку при работающем двигателе и включённых потребителях.
• Оцените задержку, ориентацию, линии и полезную область обзора.
• Посмотрите изображение вечером и при освещении фонарями заднего хода.
• Для беспроводной системы проверьте связь в окончательных местах установки.
• Убедитесь, что после завершения манёвра экран возвращается в нужный режим, а питание оборудования отключается согласно выбранной схеме.

09Что спросить у продавца до покупки

«Подойдёт ли эта камера?» замените конкретным запросом. Назовите точную модель Android-магнитолы, аппаратную ревизию и автомобиль, в который устанавливается камера. Попросите подтвердить:

• Формат выхода камеры и поддерживаемый входом режим.
• Разрешение, частоту кадров и PAL/NTSC там, где это применимо.
• Напряжение питания и потребляемый ток.
• Распиновку всех соединителей.
• Способ включения режима заднего хода.
• Нужные переходники, преобразователи и интерфейсы.
• Возможность отключить линии и выбрать ориентацию изображения.
• Комплектность, длину кабеля, крепление и условия возврата.

Выбирайте камеру после подтверждения этой связки. Подходящий формат, корректное питание, понятная схема включения и проверенная картинка на Android-магнитоле дают больше информации, чем одна надпись «Full HD» в карточке товара.
